Transformador tipo seco versus transformador imerso em óleo para subestações externas: o que dura mais? (dados de 2026)

Os transformadores imersos em óleo duram mais em subestações externas – normalmente de 25 a 40 anos versus 20 a 30 anos para unidades do tipo seco – porque o resfriamento líquido absorve estresse térmico, exposição climática e sobrecargas muito melhor do que qualquer sistema de resina. Essa é a resposta curta de quatro décadas de dados de campo. Mas a vida útil é apenas uma variável em uma comparação adequada entre transformador tipo seco e imerso em óleo para subestações externas. O custo inicial, a disciplina de manutenção, o código de incêndio e o perfil de carga alteram o resultado. Este guia detalha os números reais e, em seguida, mostra as poucas situações em que uma unidade do tipo seco ainda faz sentido em ambientes externos - e como especificar qualquer tipo para que realmente atinja sua vida útil nominal.

1. Por que os transformadores imersos em óleo duram mais que as unidades do tipo seco em ambientes externos?

As unidades imersas em óleo ganham em longevidade porque o óleo é um refrigerante superior e um meio de isolamento auto-reparador. As vantagens dos transformadores de distribuição imersos em óleo para redes de serviços públicos se resumem a três mecanismos que um projeto de resina fundida não pode replicar.

Primeiro, massa térmica. O óleo mineral circula pelos enrolamentos e radiadores, transportando o calor continuamente (resfriamento ONAN). Durante uma sobrecarga temporária – uma partida de motor, uma tarde de pico de verão – o óleo amortece o pico de calor em vez de permitir que os pontos quentes sinuosos subam. Núcleos secos e bobinas de resina, resfriados apenas pelo ar ambiente, aquecem mais rapidamente e envelhecem o isolamento mais rapidamente no mesmo evento.

Em segundo lugar, selar. Um tanque totalmente selado como a série S11-M ou S20-M exclui a umidade durante toda a sua vida útil, sem via respiratória de sílica gel para a entrada de ar úmido. Os enrolamentos do tipo seco absorvem diretamente a umidade ambiente; em locais costeiros ou tropicais, o rastreamento superficial e a descarga parcial em superfícies de resina tornam-se verdadeiros aceleradores de envelhecimento.

Terceiro, reparabilidade. Um núcleo de aço silício e um sistema de isolamento de óleo de papel podem ser lubrificados, recolocados e recondicionados. A resina fundida não pode ser reparada localmente – uma bobina rachada ou degradada significa uma substituição completa do enrolamento.

A coluna de manutenção é mais importante do que a maioria dos compradores espera. Uma unidade de petróleo selada que recebe amostras anuais de óleo e análises de gases dissolvidos degrada-se de forma lenta e previsível – as concessionárias na África e no Sudeste Asiático operam rotineiramente unidades da série S há mais de 30 anos. Uma unidade externa seca que perde a ventilação ou sofre entrada de poeira nas superfícies de resina pode falhar abruptamente em meses. Essa assimetria é o núcleo de qualquer comparação entre transformadores do tipo seco e imersos em óleo para subestações externas: um modo de falha fornece anos de aviso, o outro não.

✅ Resumindo: para subestações externas, os transformadores imersos em óleo oferecem de 5 a 10 anos de serviço extras porque o resfriamento a óleo e os tanques selados resistem melhor às intempéries, sobrecargas e umidade do que o isolamento de resina.

2. Quando você ainda deve escolher uma unidade de resina fundida para um projeto externo?

A resposta honesta sobre quando escolher um transformador de resina fundida em vez de um transformador preenchido com óleo para ambientes externos é: raramente - mas as exceções são reais. Três situações justificam um arranjo do tipo seco ou híbrido, mesmo em local ao ar livre.

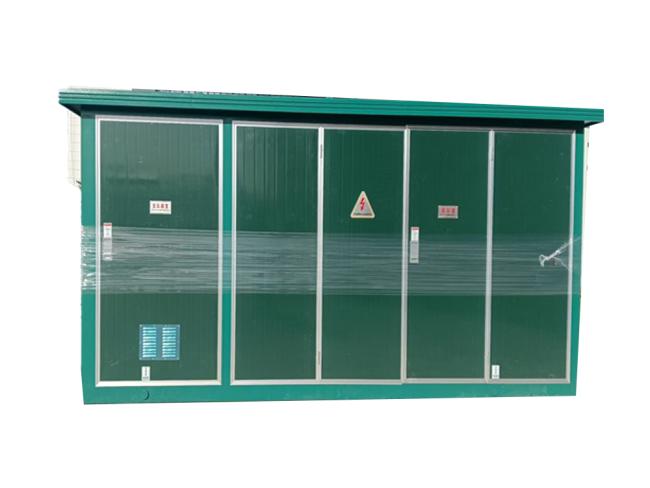

A carga fica bem próxima a pessoas ou equipamentos. Estações de inversores solares, plantas em telhados e lotes urbanos compactos muitas vezes colocam os degraus do transformador em edifícios ocupados. Os códigos de incêndio locais podem proibir líquidos inflamáveis, independentemente da vantagem de vida útil. Nestes casos, uma unidade de resina fundida SCB13 dentro de um gabinete de quiosque IP31+ ou uma subestação compacta tipo YB que combina proteção de alta tensão, transformação e distribuição de baixa tensão em uma caixa testada em fábrica, resolve o problema de conformidade mesmo com um prêmio de compra de 40 a 60%.

A contenção de óleo é impossível. Paredes de diques, fossas de drenagem e separação contra incêndio acrescentam custos civis que podem exceder US$ 3.000–8.000 por local. Onde o solo não consegue absorver essa infra-estrutura – terrenos rochosos, lotes urbanos densos – o prémio do tipo seco é parcialmente compensado.

Os projetos faseados necessitam de capacidade flexível. Uma unidade de resina de 630 kVA que é fácil de realocar e reinstalar é adequada para campos de mineração temporários ou energia de construção, onde um ativo de 35 anos não faz sentido econômico.

Para todos os outros, a especificação racional é uma unidade imersa em óleo combinada com obras adequadas no local: um tanque amorfo S20-M ou SH15 selado, sistema de pintura para uso externo e proteção HV correta a montante. Em uma subestação externa típica, o transformador se conecta a um painel de distribuição de média tensão e alta tensão, como um gabinete blindado KYN28A-12 no lado de entrada - um disjuntor a vácuo dentro desse gabinete lida com a interrupção de falhas - enquanto o lado secundário alimenta um gabinete de distribuição de baixa tensão para circuitos de usuário final. Dimensionar todos os três como um único sistema, em vez de comprar apenas o transformador, é o que separa os projetos que duram 30 anos dos projetos que duram 12.

Mais uma nota prática para compradores transfronteiriços: os fabricantes na China oferecem ambas as tecnologias na mesma linha de produção. Xuju Electric Technology Co., Ltd., fabricante de transformadores e painéis de distribuição em Yueqing, Zhejiang, produz séries S9 a S22 imersas em óleo, séries tipo seco SCB10–SCB14 e unidades amorfas SH15 — portanto, a decisão do tipo pode ser tomada com base no mérito da engenharia, não nas restrições do fornecedor. Confirme se o seu fornecedor oferece configurações OEM e padrão antes de bloquear a especificação.

✅ Resumindo: Escolha resina fundida ao ar livre somente quando o código de incêndio, a falta de contenção de óleo ou a capacidade temporária exigirem; caso contrário, uma unidade selada imersa em óleo com obras adequadas no local terá menor custo de vida útil.

Perguntas frequentes

P: Quantos anos realmente dura um transformador de distribuição imerso em óleo em climas tropicais? R: Unidades seladas bem conservadas atingem rotineiramente 25 a 30 anos, mesmo a uma temperatura ambiente de 40°C, desde que a amostragem de óleo ocorra anualmente e o sistema de pintura do tanque seja adequado à classe de corrosão. A comparação do transformador tipo seco versus transformador imerso em óleo para subestações externas diminui em climas secos e amenos e aumenta em climas costeiros úmidos – a umidade é o que mais castiga as superfícies de resina.

P: O preço adicional de 40-60% para transformadores do tipo seco vale a pena? R: Sim, quando a conformidade contra incêndios ou a falta de obras civis de contenção de óleo custariam mais do que o prêmio – normalmente locais urbanos densos ou em telhados. Para subestações industriais e de serviços públicos abertos, as vantagens dos transformadores de distribuição imersos em óleo para redes de serviços públicos em termos de custo por kVA e resistência à sobrecarga dominam, e o prêmio não compra nada.

P: O que devo verificar antes de escolher entre os dois tipos para o meu projeto? R: Quatro coisas: código de incêndio local para líquidos inflamáveis, espaço disponível para paredes de diques e separação, fator de carga (acima de 70% de carga sustentada favorece o resfriamento de óleo) e se seu fornecedor pode fornecer ambos os tipos com relatórios de testes de rotina para que as cotações permaneçam comparáveis. Xuju fornece documentação de teste de tipo e relações de tensão personalizadas, impedâncias e acessórios para qualquer construção. Revisite a questão de quando escolher o transformador de resina fundida em vez do preenchido com óleo sempre que o plano do local mudar - um terreno que ganha espaço classificado como fogo pode reverter a resposta para imerso em óleo e economizar 40% do orçamento do equipamento.

Obtenha uma comparação lado a lado da vida útil e dos custos do seu site

Envie seu perfil de carga, condições do local (temperatura ambiente, altitude, exposição costeira) e capacidade alvo para Xuju Electric Technology Co., Ltd. Nossa equipe de engenharia retornará uma folha de comparação gratuita cobrindo uma unidade imersa em óleo da série S e uma alternativa de tipo seco SCB para o seu projeto exato - incluindo dados de perdas, preços FOB e vida útil esperada por opção - para que a decisão seja tomada em números, não em folhetos. Solicitações de cotações diretas de fábrica e configurações de ODM são normalmente respondidas em 48 horas.

E-mail: 741680083@qq.com

Celular: +86 13486753181

Publicado: outubro de 2026 | Pela equipe de engenharia de Xuju
